Tube Fráma Gluaisrothar Cruach Dhosmálta

Feidhmíonn Shuangsen mar mhonaróir feiceálach agus soláthraí domhanda deimhnithe de réitigh Feadáin Fráma Gluaisrothar Cruach Dhosmálta de ghrád préimhe atá deartha le haghaidh creataí struchtúracha atá ríthábhachtach ó thaobh sábháilteachta de. Trí úsáid a bhaint as saoráid 20,000 méadar cearnach le 133 líne tionóil thionsclaíoch, cinntíonn an mhonarcha sláine struchtúrach trí ardchórais sciath-nítrigine agus anáil hidrigine íon. Léiríonn na táirgí cumas foirmithe fuar níos fearr le ráta méadaithe níos mó ná 30% agus teorainn teanntachta os cionn 690 MPa, rud a chuireann deireadh le rioscaí scoilte le linn lúbthachta ionsaitheach nó swaging. Le tacaíocht ó mhórdheimhnithe bainistíochta cáilíochta lena n-áirítear ISO9001, ISO14001, agus ISO45001, soláthraíonn an branda seo comhpháirteanna struchtúracha an-chobhsaí le friotaíocht creimeadh fíoraithe suas go dtí tagarmharc spraeála salainn 1000 uair an chloig.

Feidhmíocht Mheicniúil agus Teorainneacha Sláine Struchtúrtha

Éilíonn comhpháirteanna chassis agus tionóil fráma atá ríthábhachtach don tsábháilteacht feadánra a sheasann creathadh leanúnach, ocsaídiú ardteochta, agus tuirse meicniúil thromchúiseach. Déantar an líne táirge seo a bhailíochtú trí chóras tástála intí cuimsitheach a dhéanann macasamhlú ar dhálaí oibriúcháin ionsaitheach an domhain, rud a áirithíonn rátaí laghdaithe fuíoll i bpróisis déantúsaíochta iartheachtacha.

Méadrachtaí Bailíochtú Saotharlainne

• Neart teanntachta ≥690 MPa:Fíoraithe le tástáil uilíoch de réir chaighdeáin ASTM E8 maidir le hacmhainn mhórualaigh.
• Ráta méadaithe >30%:Cinntíonn sé insínteacht níos fearr a theastaíonn le haghaidh oibríochtaí fuar-swaging, bladhmadh agus foirmithe deiridh.
• Cumas leata:Náid pléasctha nó scoilteadh nuair a bhíonn an balla feadán comhbhrúite go hiomlán go dtí an airde sonraithe.
• Caoinfhulaingt lúbthachta mandrel:Freastalaíonn sé ar lúb 180° thar mandrel fosaithe gan micrea-bhriseadh.
• Nochtadh spraeála salainn 1000 uair an chloig:Tá an maitrís seachtrach miotail fós saor ó chreimeadh faoi chritéir tástála ASTM B117.

Aicmithe Grád Ábhar

Bíonn tionchar díreach ag roghnú cóimhiotail ar chaoinfhulaingt teasa fadtéarmach, ar fhriotaíocht an chomhshaoil, agus ar fhoirmiúlacht struchtúrach. Cé go dtugtar tacaíocht iomlán do 304 agus 316L arna iarraidh sin le cumadóireacht chaighdeánach 18-8 agus 16-2-2, bainistíonn an croí-mhitrís déantúsaíochta na tairseacha eiliminteacha sainiúla seo a leanas:

Grád	C (≤)	Si (≤)	Mn (≤)	P(≤)	S (≤)	Cr	Níl (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0.70
409L	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0.75
410	0.04	1.00	1.00	0.045	0.045	10.3-12.5	0.50	—

Teorainneacha Cobhsaíochta Teirmeach agus Próifílí Cruas

Gach sraith de tháirgeadhTube Fráma Gluaisrothar Cruach Dhosmáltacóireáilte chun aiseolas meicniúil aonfhoirmeach a ráthú faoi strus dian. Déantar strusanna criostail inmheánacha a dhíchur go críochnúil le linn próiseála, ag cinntiú iompar intuartha le linn ionramhálacha déantúsaíochta ina dhiaidh sin.

Saintréithe Friotaíocht Theirmeach

Chun deireadh a chur le teipeanna le linn nochtadh teasa inneall agus timthriall teirmeach tapa, déantar airíonna struchtúracha an chóimhiotail a bhainistiú trí chritéir dhian cóireála teasa. Áirítear leis an bpróiseáil timthriall análaithe foirnéise cloig tiomnaithe a choinnítear go seasta ag 860°C ±10°C. Ligeann sé seo do na comhpháirteanna críochnaithe teochtaí eatramhacha seirbhíse suas go 815 ° C a láimhseáil agus timpeallachtaí teirmeacha leanúnacha a shroicheann 675 ° C gan díghrádú struchtúrach.

Airíonna Meicniúla Baisc-Fíoraithe

• Grád 409:Baintear amach neart teanntachta 460 MPa, neart toraidh 265 MPa, fadú 32%, agus cruas 140 HV.
• Grád 409L:Baintear amach neart teanntachta 410 MPa, neart toraidh 235 MPa, fadú 37%, agus cruas 123 HV.
• Grád 410:Baintear amach neart teanntachta 365 MPa, neart toraidh 195 MPa, fadú 22%, agus cruas 200 HV.

Infhaighteacht Toiseach agus Cumraíochtaí Geoiméadracha

Tacaíonn an bonneagar déantúsaíochta le maitrís spásúlachta ilghnéitheach a d’oirfeadh leagan amach innealtóireachta nua-aimseartha agus lamháltais dochta an chassis. Coinnítear cumraíochtaí caighdeánacha go rialta, agus déantar freastal ar fhad saincheaptha idir 3500mm agus 7500mm chun dramhaíl ábhartha a dhíchur le linn gearrtha.

Trastomhas Seachtrach agus Ailíniú Tiús

Taispeánann an phróifíl dáileacháin seo a leanas na comhcheangail chaighdeánacha trastomhas seachtrach agus tiús bhalla a phróiseáiltear go rialta thar na línte tionóil uathoibrithe:

Raon OD (mm)	0.5mm	0.6mm	0.7mm	0.8mm	0.9mm	1.0mm	1.2mm	1.5mm	2.0mm	2.5mm	3.0mm	4.0mm
Φ25 & thíos	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil
Φ25 ~ Φ44.5	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil
Φ44.6 ~ Φ63.5	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil
Φ76.2 ~ Φ101.6	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil
Φ101.6 & thuas	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil	Ar fáil

Nóta: Is é 6000mm an fad táirgeachta caighdeánach. Cuimsíonn cumais thionsclaíocha iomlán an ghléasra speictream trastomhas seachtrach ó Φ8mm go Φ273mm, péireáilte le dáileadh tiús balla a chuimsíonn 0.40mm go 3.5mm.

Aicmithe Coinníoll Dromchla agus Tech Próiseála

Bíonn tionchar mór ag coinníollacha dromchla ar chosc creimeadh fadtéarmach agus ar aeistéitic deiridh, go háirithe d'iarratais struchtúracha taobh amuigh an-infheicthe. Tá anTube Fráma Gluaisrothar Cruach Dhosmáltadéantar rianú meicniúil speisialaithe ar raonta chun aonfhoirmeacht a chinntiú ar fud na ciseal seachtrach ar fad.

Caighdeáin Snasú Meicniúla

• Críochnú Dromchla Geal:Úsáideann sé rianta meicniúla greanála ó 180 # go 400 # grit chun cuma satin comhsheasmhach a sholáthar do chodanna struchtúracha.
• Críochnú Dromchla Scáthán:Soláthraíonn sé calabrú specular ard-snasta ó 400 # suas go 800 # grit le haghaidh frithchaiteacht ard.

Déantar na nósanna imeachta snasta go léir a fhorghníomhú go meicniúil chun doimhneacht grit agus treo gráin chomhionann a chinntiú. Ní úsáidtear aon phróisis ghealaithe cheimiceacha, rud a chosnaíonn an t-ábhar ó ionsaí intergranular, seachnaíonn sé eitseáil teorann gráin, agus a chaomhnaíonn airíonna friotaíocht creimeadh an chóimhiotail bunaidh thar stóráil fhadtéarmach.

Timpeallachtaí Feidhmithe Tionscail agus Buntáistí Próiseála

Mar gheall ar an meascán de theorainneacha arda leathnaithe agus seams weld saor ó scáth, is féidir anTube Fráma Gluaisrothar Cruach Dhosmáltaa chuireann in oiriúint go réidh do nósanna imeachta ionsaitheacha déantús tánaisteacha. Ceadaíonn formáidiú speisialaithe ionramháil struchtúrach gan réamhthéamh nó anáil idirmheánach, rud a chosnaíonn buiséid táirgthe ar chostais fuinnimh nach bhfuil gá leo.

Imscaradh Innealtóireachta Bunscoile

• Frámaí gluaisrothair tromshaothair, príomhráillí struchtúracha, agus cóimeálacha arm luascadh cúil óna dteastaíonn dian-aonfhoirmeacht balla.
• Cages rolla ard-tionchair, barraí inneall cosanta, agus comhpháirteanna chassis atá ríthábhachtach don tsábháilteacht.

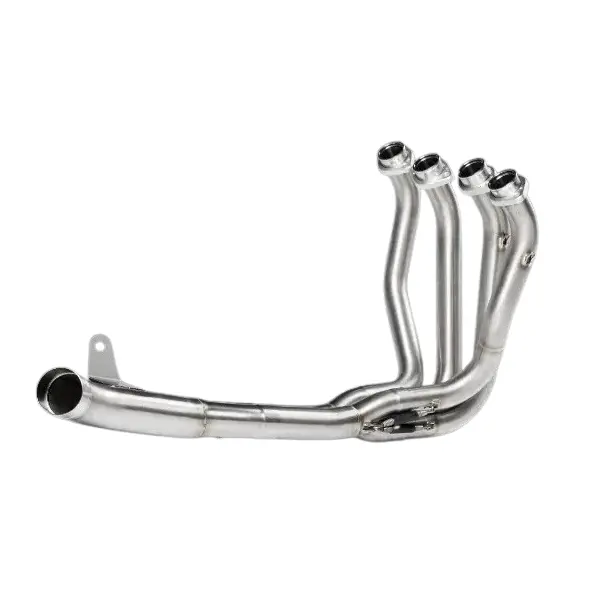

• Ardchórais sceite, príomhcheanntásca, athshonadóirí, agus sceithphíopaí nochta a éilíonn athléimneacht theirmeach rothaíochta.
• Sorcóirí ionsúire turrainge ardbhrú agus córais hiodrálacha a éilíonn tolladh inmheánach mín gan smál.
• Socruithe cobhsaithe chassis, barraí frith-rolla, agus naisc fionraí ard-neart.

Caighdeáin Rialaithe Cáilíochta agus Tástála Diagnóiseacha

Chun sábháilteacht oibríochta iomlán a áirithiú sa réimse, tá gach reáchtáil déantúsaíochta aonair faoi réir prótacail tástála dochta millteach agus neamh-millteach atá ailínithe le caighdeáin idirnáisiúnta ASTM A554, JIS G3446, agus GB/T 12770.

Prótacail Fíoraithe Éigeantacha

• Tástáil Leacaithe:Comhbhrúigh an sampla go dtí airde forordaithe chun a chinntiú go seasann an cosán táthaithe le comhbhrú dian gan scoilteadh nó dílamadh.
• Tástáil lúbthachta:Dífhoirmítear 180° thar gha mandrel beacht chun insínteacht balla agus sláine an chroí a fhíorú.
• Tástáil Leathnaithe:Tiomáineann sé mandrel cónúil go domhain isteach sa bhéal feadán chun leathnú níos mó ná 30% den trastomhas seachtrach bunaidh a bhaint amach gan réabfaidh struchtúrach a bheith ann.
• Tástáil Mheicniúil:Gabhann sé neart toraidh iarbhír, céatadáin fadaithe, agus teorainneacha teanntachta trí mheaisín tástála uilíoch intí.
• Tástáil Sprae Salainn:Seolta ar feadh 1000 uair faoi pharaiméadair ASTM B117, ag cinntiú rátáil dromchla 9/10 nó níos fearr.

Déantar gach seicheamh tástála a thaifeadadh ag an tsaoráid saotharlainne agus is féidir le cigirí tríú páirtí iad a fheiceáil go díreach. Tá doiciméadú iomlán inrianaitheachta agus tuarascálacha tástála ag gabháil le gach baisc-loingsiú amach.

Cén Fáth Roghnaigh Linn

• Corrlach Foirmiúlachta Sármhaith:Sáraíonn cumas leathnaithe fíoraithe de bhreis agus 30% an gnáthchaighdeán tionscail de 20% go 25%, rud a íslíonn rátaí fuílligh go mór le linn gnáthaimh casta bladhmadh agus lúbthachta.
• Seams Táthú Gan Scáth:Trí úsáid a bhaint as táthú sciath uile-nítrigine i gcomhcheangal le timpeallacht análaithe hidrigine íon, cinntíonn sé nach ndéanann an cosán táthú dath, groove nó ocsaídiú le linn snasta ard-ghrinn.
• Ráthaíocht Creimthe 1000 Uair:Cinntíonn snasta meicniúil ard-deireadh atá péireáilte le rialú cóimhiotail níos fearr friotaíocht fadtéarmach i gcoinne timpeallachtaí taise agus salann bóthair.
• Bonneagar Táirgeachta Substaintiúil:Ag oibriú saoráid 20,000 méadar cearnach a bunaíodh i 1999, áit a bhfuil 133 líne cóimeála táthaithe tionsclaíochta iomlána le tacaíocht ó níos mó ná 25 bliain de thaithí speisialaithe.

• Próifíl Deimhnithe Domhanda:Feidhmíonn línte táirgeachta i gcomhréir dhlúth le caighdeáin ISO9001 (Cáilíocht), ISO14001 (Comhshaoil), ISO45001 (Sláinte Ceirde), agus ISO13485 (Feiste Leighis).

Ceisteanna Coitianta

Cad a chiallaíonn an téarma "táthú gan scáth" le haghaidh cóireálacha dromchla ina dhiaidh sin?

Ráthaíonn sé, tar éis snasta meicniúil a chur i bhfeidhm, nach féidir an seam táthú a bhrath. Níl aon groove dromchla, aon dídhathú logánta, agus gan aon eitseáil teorann gráin, ag soláthar bailchríoch réidh, leanúnach ar fud na coda ar fad.

An féidir leis an Feadán Fráma Gluaisrothar Cruach Dhosmálta táthú díreach chuig comhpháirteanna eile den chassis a láimhseáil?

Tá. Tá an feadánra ag luí go hiomlán le modhanna caighdeánacha tionscail TIG, MIG, agus táthú léasair. Cinntíonn an seam táthú bunscoile sciath-nítrigine comhoiriúnacht mhiotaleolaíochta den scoth le teicnící ceangail tánaisteacha.

An ndéantar tástáil ar an deimhniú spraeála salann 1000 uair ar mhiotail amh nó snasta?

Déantar an bailíochtú go díreach ar shamplaí snasta scátháin. Léiríonn sé seo coinníollacha dromchla fíor-dhomhanda an chomhpháirte le linn oibriú, rud a fhíoraíonn nach gcuireann an bailchríoch meicniúil isteach ar an gciseal ocsaíd chosanta.

Conas a dhéantar na rití feadán a phacáistiú chun damáiste scratch a chosc le linn idirthurais?

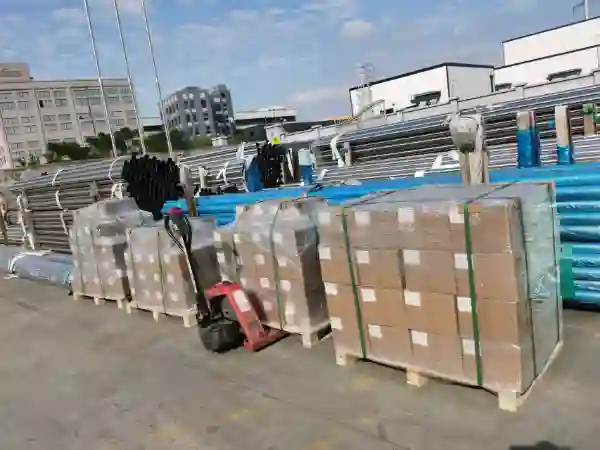

Tá gach píosa aonair idirdhuilleach le páipéar kraft cosanta, cuachta mar aon le cúr tiubh Corpoideachais, agus fillte go hiomlán i scannán ard-bhacainn taise sula ndéantar cliathbhoscaí adhmaid a dhaingniú.

An bhfuil gach méadracht táirgthe inrianaithe do chomhlíonadh cáilíochta?

Tá. Déantar gach athróg phróiseála aonair - lena n-áirítear srutha táthúcháin ar leith, teocht anáil gheal bheacht, agus luasanna snasta meicniúla - a logáil go digiteach agus go slán ar feadh 10 mbliana chun inrianaitheacht iomlán a chinntiú.
